Sertissage des contacts - Connecteurs circulaires MIL

Cet article vous aidera à définir l'outillage ainsi que la procédure pour le sertissage de vos contacts signaux et puissance.

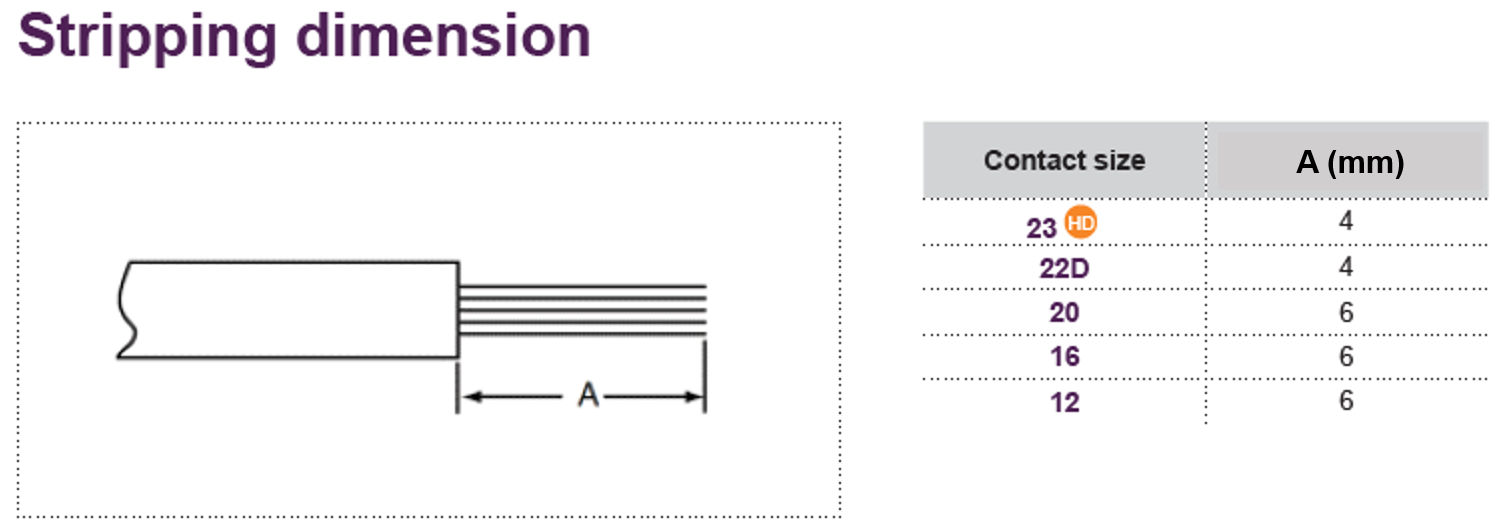

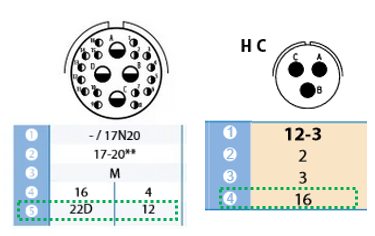

Tout d'abord, pour définir correctement l'outillage adapté, il vous faut savoir quelles sont les tailles des contacts utilisés dans votre connecteur. Vous trouverez généralement cette information dans les premières pages de nos catalogues :

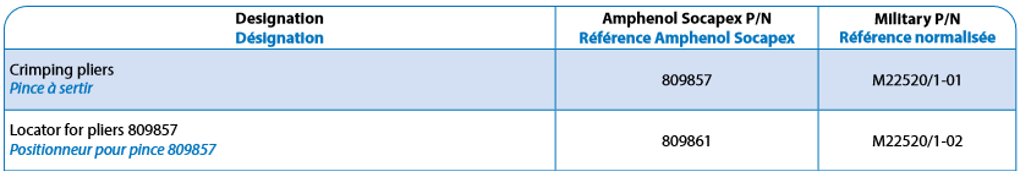

Vous pourrez alors trouver l'outillage correspondant aux tailles de contacts.



Connecteurs MIL-DTL-38999 et dérivés

Valable pour les gammes : MIL-DTL-38999 séries I, II, III, SC39, RNJ(LP), 387TV.

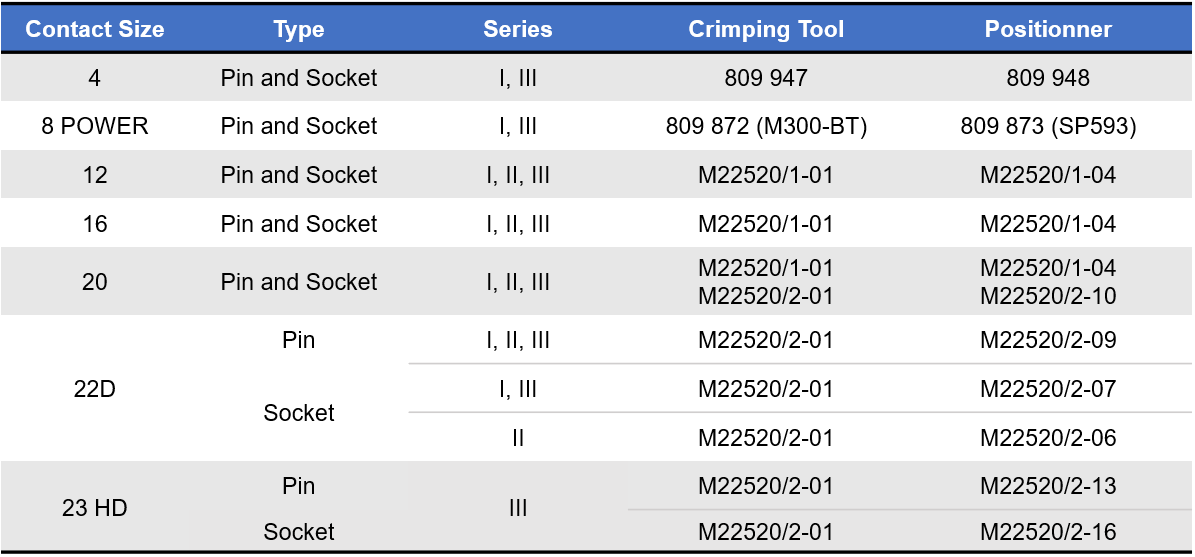

Ce tableau s'applique pour les contacts de type M39029 signaux et puissance.

Pour les contacts high speed (coax, twinax, quadrax...) ou EN3155, vous trouverez cette information dans :

  • Les chapitres associés de notre catalogue : Contacts
  • Dans nos brochures, consultables sur notre site web en cliquant ici .

N'hésitez pas à nous contacter si besoin.



Pour une utilisation correcte des outillages, vous pouvez consulter ces tutoriels vidéo :

  • Pour les contacts signaux :

  • Pour les autres types de contacts (puissance, coaxiaux, twinax, quadrax, octomax...), d'autres vidéos sont également en ligne, accessibles via ce lien : Tutoriels vidéos


Pour plus d'informations sur la mise en oeuvre de ces contacts, n'hésitez pas à nous contacter.

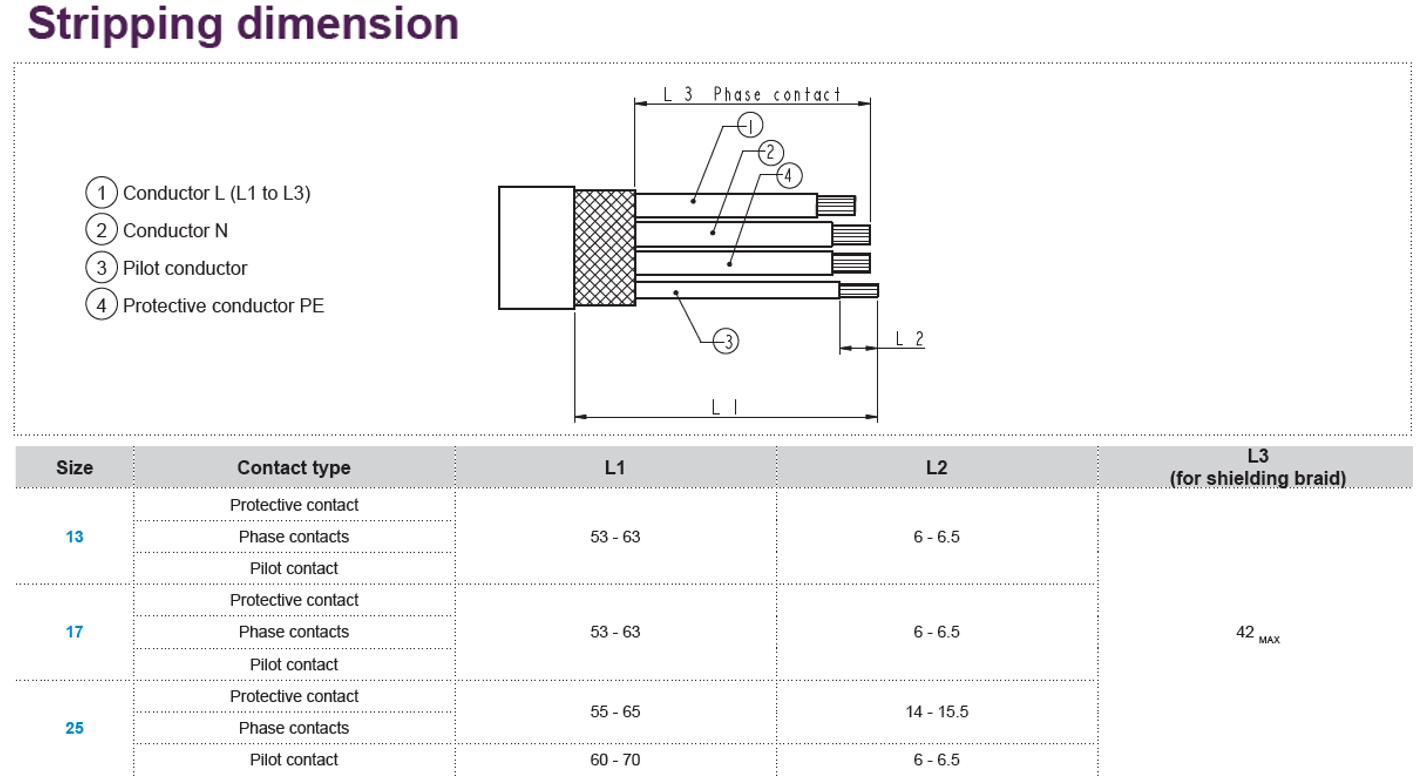

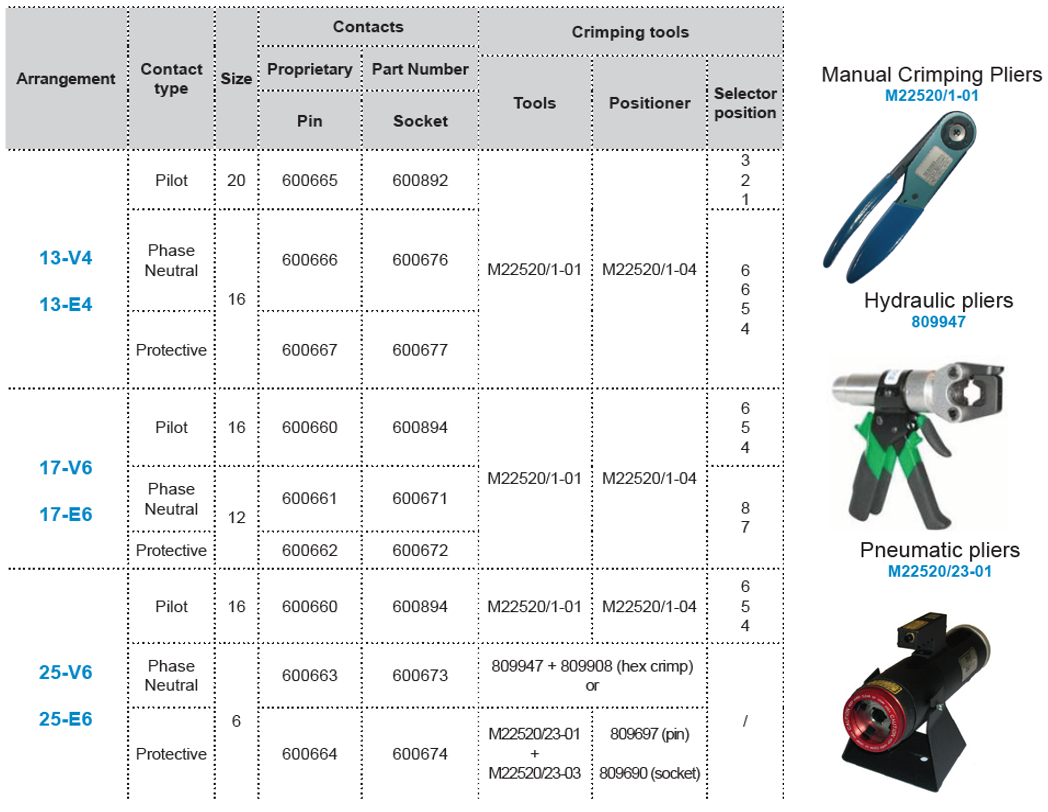

Connecteurs Powersafe






Voir page 12 de la brochure : Catalogue_powersafe (amphenol-socapex.com)



La procédure de sertissage est identique à celle des connecteurs MIL-DTL-38999 quand l'outil manuel est utilisé.



Connecteurs 2M Micro Miniature


Note : Les outils sont à commander via le réseau de distribution

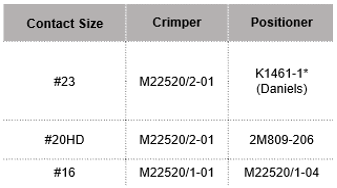

Vous trouverez cette information page 39 de notre catalogue : 2M Micro Miniature (amphenol-socapex.com)

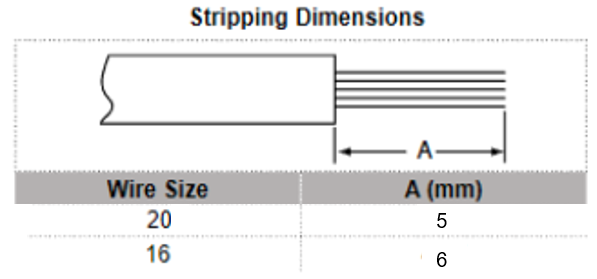

La procédure de sertissage est identique à celle des connecteurs MIL-DTL-38999.



Connecteurs PT/451



La procédure de sertissage des contacts à sertir pour les connecteurs PT/451 est disponible à la page 71 du catalogue : PT/451 products (amphenol-socapex.com)

Elle est également similaire à celle des connecteurs 38999.



Pour l'insertion des contacts dans les cavités des connecteurs, vous pouvez vous référer à l'article : Instructions, tutoriels et outils d'assemblage - Connecteurs circulaires MIL
