De nombreuses vidéos où tutoriels d'assemblage sont disponibles sur notre site web, où encore dans nos documentations.

Vous trouverez ci-dessous comment trouver les informations utiles selon vos produits.



Connecteurs MIL-DTL-38999 et dérivés :

Valable pour les gammes : MIL-DTL-38999 séries I, II, III, SC39, RNJ(LP), 387TV.

Pour la gamme Powersafe, voir page 12 de la brochure : Catalogue_powersafe (amphenol-socapex.com)



Pour le montage et le démontage des contacts dans leurs cavités, vous pouvez visionner le tutoriel vidéo ci-après :

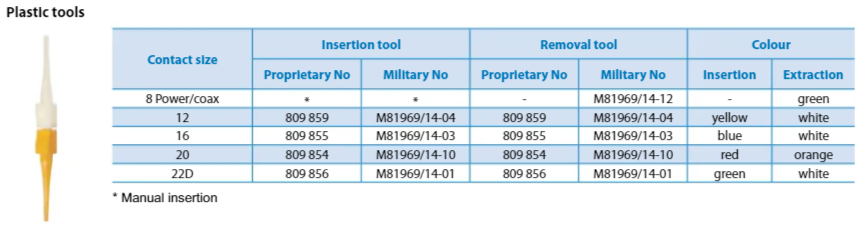

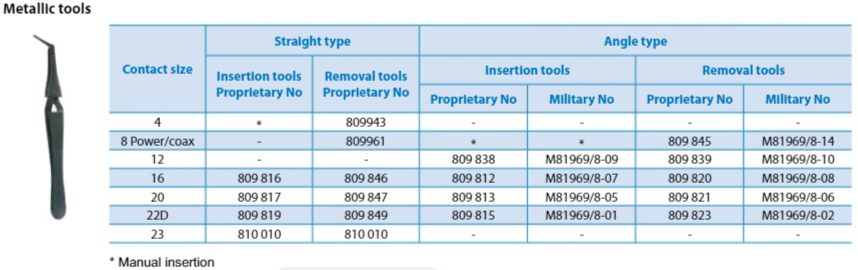

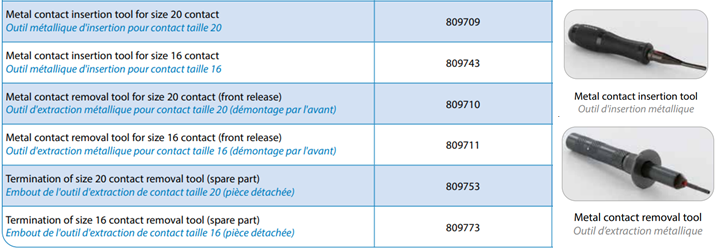

Vous trouverez ci-dessous les plumes de montage / démontage des contacts MIL-DTL-38999 :



Voir catalogue : TV-CTV page 54





Connecteurs 2M

La procédure de montage des contacts pour les connecteurs 2M est identique à celle présentée précédemment.

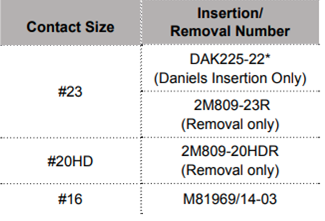

Les outils, en revanche, sont différents :


Note : Les outils sont à commander via le réseau de distribution

Vous trouverez cette information page 39 de notre catalogue : 2M Micro Miniature (amphenol-socapex.com)



Connecteurs PT/451

La notice d'insertion des contacts à sertir pour les connecteurs PT/451 est disponible à la page 71 du catalogue : PT/451 products (amphenol-socapex.com)

Les outils d'insertion et d'extraction des contacts sont les suivants :


Note : les contacts à souder sont livrés montés dans les connecteurs et ne sont pas démontables.
