Cables et connectique compatibles - Connecteurs RJFIELD

Article author
Lorenzo Rouge
  • Mise à jour

Cet article présente les recommandations pour les câbles et la connectique RJ45 à associer avec nos connecteurs RJ FIELD.



Tout d'abord, Amphenol Socapex propose des câbles Ethernet haute performance avec blindage type SFTP qui seront assurément compatibles avec nos produits. Il est possible de commander des cordons (avec RJ45 à chaque extrémité) et des tourets de câble à partir de 100 mètres, pour réseau Cat5E à Cat7.



Vous en trouverez les caractéristiques dans notre catalogue : Câbles et cordons Ethernet et comment commander page 122 et 123.



Ø Extérieur de câble admissible

  • Pour les connecteurs avec raccord presse étoupe (plastique ou métallique) :


RJF / RJFTV = 6 à 12 mm (kits spéciaux et versions ATEX avec presse-étoupes inclus)

RJ11F = 5 à 13 mm (version ATEX inclus)

RJFRB = 5.5 à 7 mm

RJF544 = 6 à 13 mm

  • Pour les kits EMI avec raccord pour reprise de blindage :


Kits RJF / RJFTV = 4 à 7 mm

Pour d'autres diamètres, nous consulter. A noter que pour faire la reprise de blindage le câble est dénudé avant d'entrer dans le raccord.



RJ45 compatibles

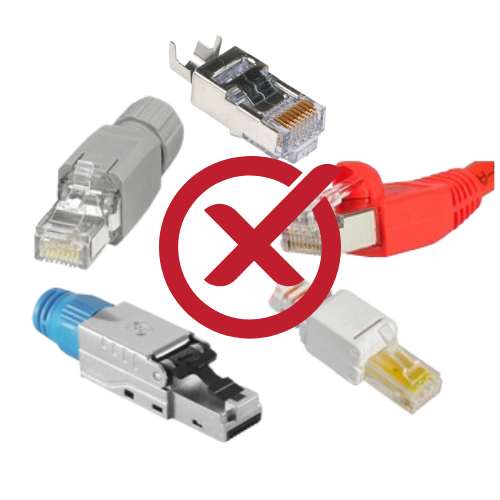

Toutes les fiches RJ45 ne sont pas compatibles de notre système RJStop™. Il faut privilégier celles aux dimensions "standard" et éviter les surmoulages, systèmes de verrouillages où formes spécifiques :

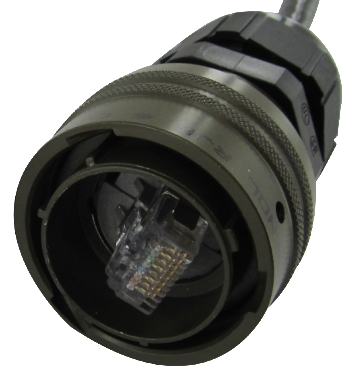

mceclip3.png                       mceclip1.png

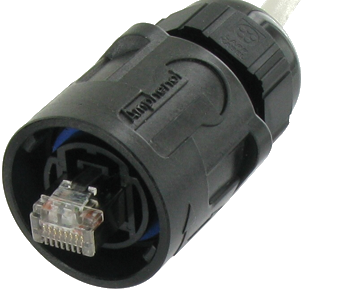

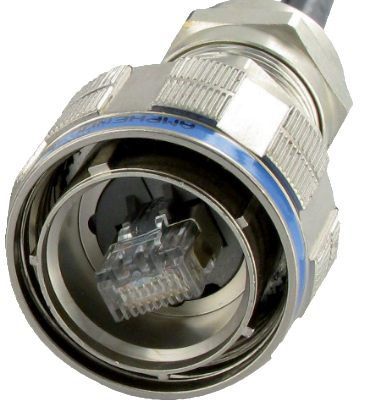

Ci-dessous des exemples fiches RJ45 dont nous pouvons confirmer la compatibilité :

  • Sentinel - 111S08080090H34
  • Molex - 44915-0001
  • Decelect - 8P8CRB6

N'hésitez pas à nous consulter si vous souhaitez que nous vérifions la compatibilité de votre fiche RJ45 avec notre système RJStop™.

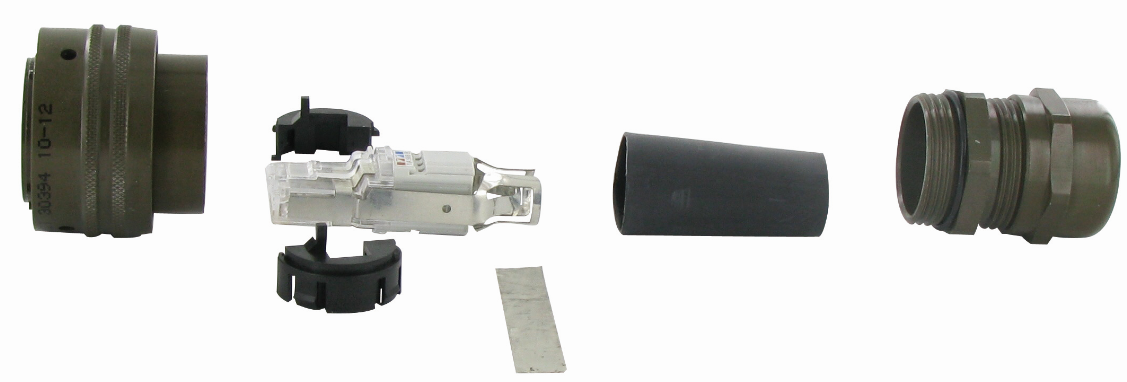

Autrement, nous proposons également des Kits incluant une fiche RJ45 FM45 Cat6A (disponible en version presse étoupe ou kit EMI) :

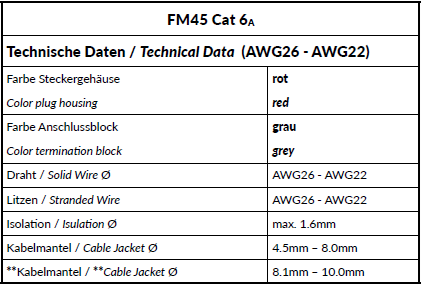

Ces kits permettent également d'associer un câble ayant un diamètre sur isolant jusqu'à 1.6 mm, ainsi que des câbles monobrins :


Voir notre catalogue aux chapitres suivants : Kits RJF + RJ45 R&M et Kits RJFTV + RJ45 R&M

N'hésitez pas à nous consulter pour plus d'informations (plans, 3D, instructions de câblage).
