Comment appliquer le couple de serrage sur mon raccord arrière ? - Connecteurs circulaires

Article author
Lorenzo Rouge
  • Mise à jour

Cet article détaille les méthodes possibles pour gérer le serrage au couple de vos raccords.

Cependant, Amphenol Socapex ne recommande pas de références particulières d'outils où d'adaptateurs.

Nous vous recommandons de vous rapprocher d'un fabricant d'outils pour obtenir les outils adaptés.

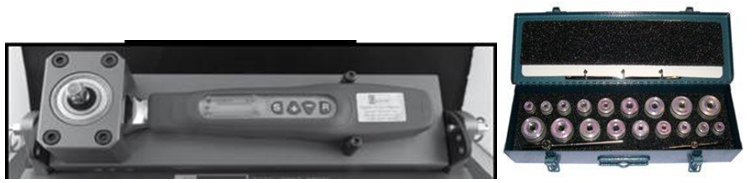

Généralement, il est possible d'utiliser un banc dynamométrique avec les embouts standard pour connecteurs :


En fonction du connecteur pour lequel vous souhaitez serrer le raccord, il faudra au préalable :

  • Mettre l’embout adapté sur l’outil dynamométrique
  • Pré-visser le raccord sur le connecteur à la main
  • Accoupler (vérrouiller le connecteur) sur l’embout

Autrement, vous pouvez utiliser de fausses embases avec codage, disponibles pour la plupart de nos gammes.

Cela permet de verrouiller vos fiches sur ces supports et de venir directement appliquer le couple désiré avec l'outil de serrage.

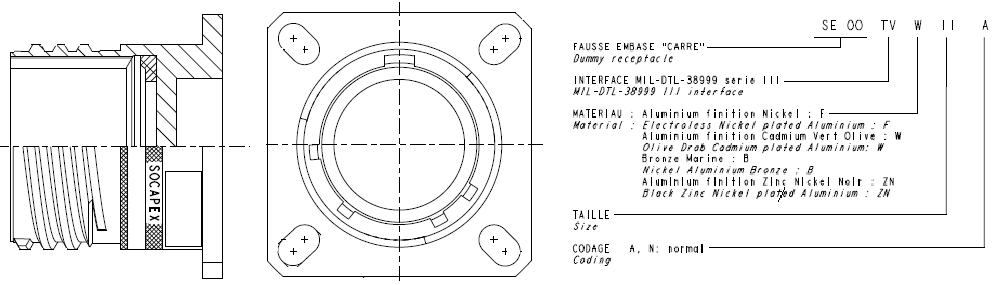

Ci-dessous un exemple pour les connecteurs MIL-DTL-38999 séries 3 (consultez-nous pour les autres séries) :


NOTE IMPORTANTE : Il faut éviter l'utilisation d'embases avec codage universel car l'effort n'est pas appliqué sur toutes les clés, ce qui risque d'endommager votre connecteur !

  • Il faudra dans les deux cas respecter la procédure ci-dessous pour le serrage des raccords :

"La procédure de montage des accessoires arrière peut varier d'un fabricant d'équipement à l'autre en termes de couple de serrage à appliquer.


L'utilisation de Loctite est requise ou exclue.


Pour les raccords arrière en alliage d'aluminium, si l'utilisation de Loctite est exclue, la meilleure performance dans le temps du système "connecteur + raccord arrière " consiste à appliquer la valeur du couple une première fois, puis à dévisser, appliquer la valeur du couple une seconde fois, puis à dévisser et enfin d'appliquer la valeur du couple une troisième fois."



Pour les valeurs de couple, vous pouvez vous référer aux articles : Couple de serrage des raccords arrière - Connecteurs circulaires MIL et Couple de serrage des raccords arrière - Connecteurs RJ & USB FIELD
