En fonction des câbles utilisés et de l'arrangement choisi, votre connecteur sera composé d'une ou plusieures tailles de contacts.

Pour avoir une utilisation optimale de ces derniers, il faut veiller à respecter les recommandations ci-dessous pour les dimensions de câbles admissibles.

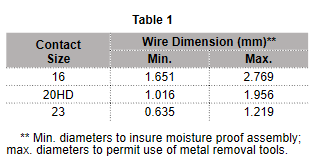

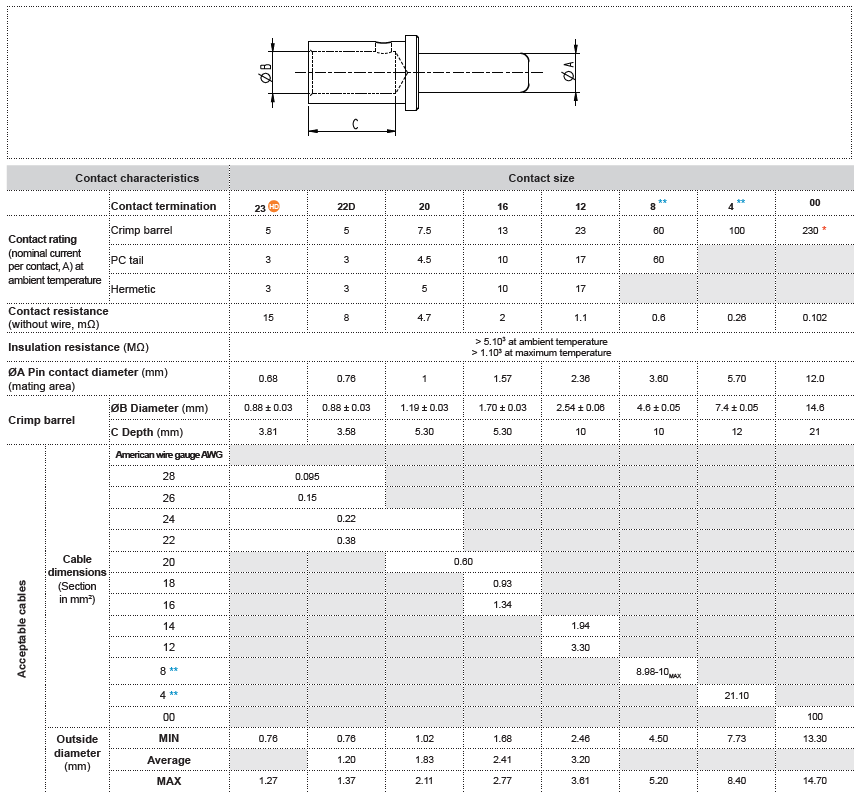

Connecteurs MIL-DTL-38999 et dérivés :


Note : Si vous souhaitez utiliser une section de câble plus petite que celle recommandée, vous pouvez associer un manchon réducteur qui se place dans le fut à sertir du contact :

  • Voir notre catalogue Contacts page 59 pour les références des manchons et les réglages des outils de sertissage.
  • Et une vidéo tutoriel :

Il existe aussi des contacts EN3155 avec fûts à sertir réduits ou agrandis, voir notre brochure : EN3155

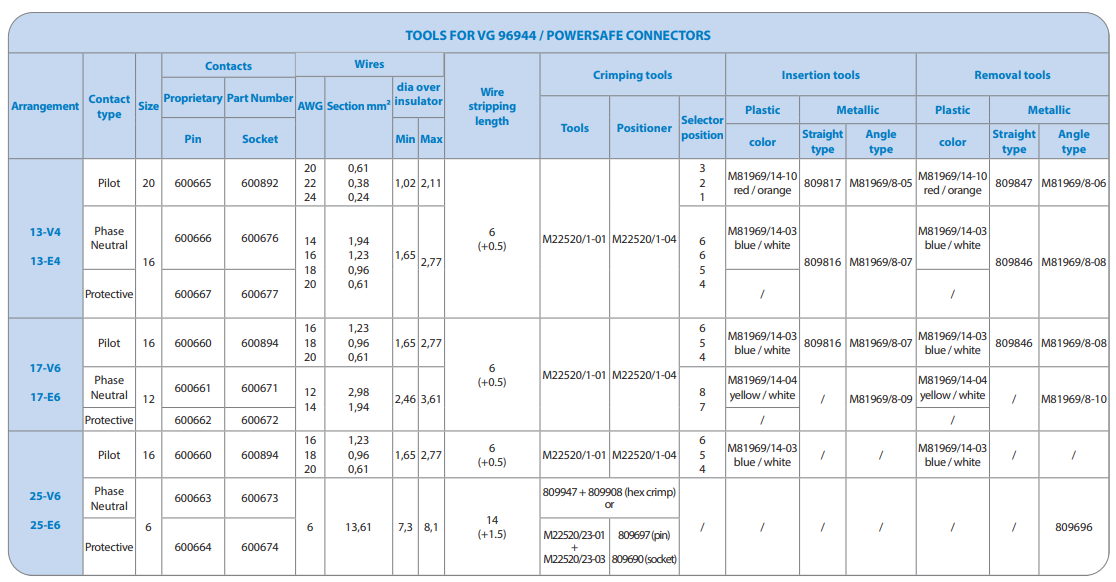

Connecteurs Powersafe :

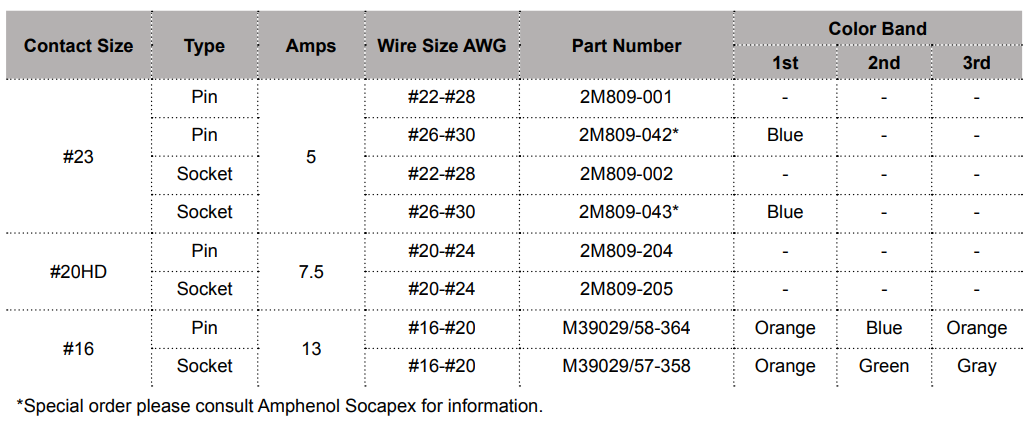

Connecteurs 2M Micro Miniature :

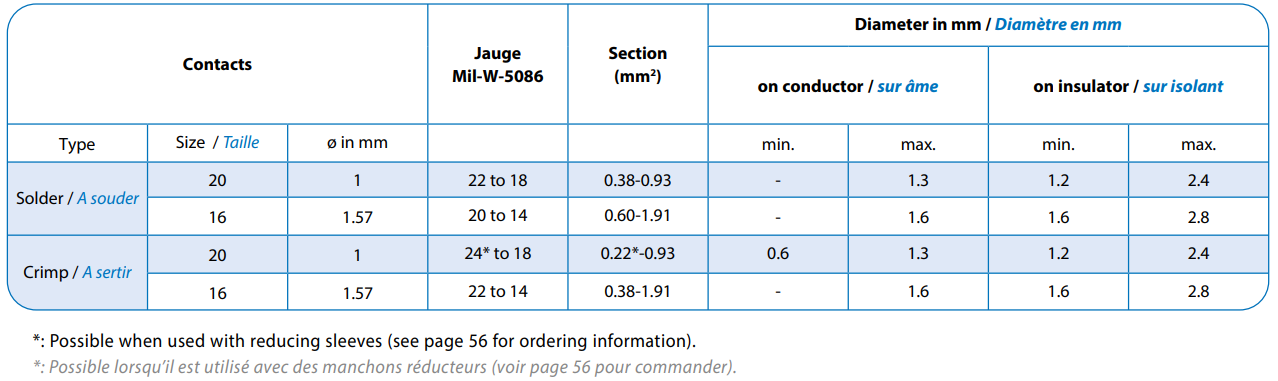

Connecteurs PT/451 :




IMPORTANT :

  • L'étanchéité entre le câble et le grommet (partie arrière en silicone du connecteur) n'est garantie que si le diamètre extérieur du câble n'est pas inférieur à la valeur minimale indiquée dans les tableaux ci-dessus.
  • Le démontage des contacts à sertir n'est garanti que si le diamètre extérieur du fil n'est pas supérieur à la valeur maximale indiquée dans les tableaux ci-dessus
