Montage des connecteurs sur panneau - Connecteurs circulaires

Perçage panneau

Les informations relatives aux perçages panneaux des connecteurs se trouvent dans nos documentations :

MIL-DTL-38999 series III (TV-CTV) : catalogue MIL-DTL-38999 Series & Derivatives (amphenol socapex) page 28

MIL-DTL-38999 series II (JT) : catalogue MIL-DTL-38999 Series & Derivatives (amphenol socapex) page 28

MIL-DTL-38999 series I (LJT) : catalogue MIL-DTL-38999 Series & Derivatives (amphenol socapex) page 28

RNJ : catalogue_rnj.pdf (amphenol-socapex.com) page 13

RNJLP : catalogue_rnj_lp_0.pdf (amphenol-socapex.com) page 15

PT/451 : catalogue_pt451.pdf (amphenol socapex) page 66

RJF : catalogue RJField (amphenol socapex) page 102

RJFTV : catalogue RJField (amphenol socapex) page 104

USBFTV : catalogue USBField (amphenol socapex) page 82



Couple de serrage

Pour les embases rondes à écrou des séries :

  • MIL-DTL-38999 I et III (TV-CTV et LJT)

  • Powersafe

  • SC39

  • RJFTV

  • USBFTV

  • TVµCOM

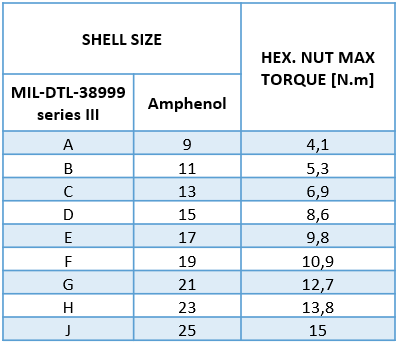

Le couple de serrage de l'écrou hexagonal sur panneau recommandé est le suivant :


Tailles de carrosseries : RJFTV = 19 / USBFTV = 15 / TVµCOM = 11

    • Pour les embases rondes de la série 387TV, appliquer les couples de serrage de la taille 9.
    • Le couple à appliquer est identique pour les versions reduced flange (F311, F312, F058, F059) et autres versions avec écrou à créneau. Serrer avec l'outil recommandé au catalogue.

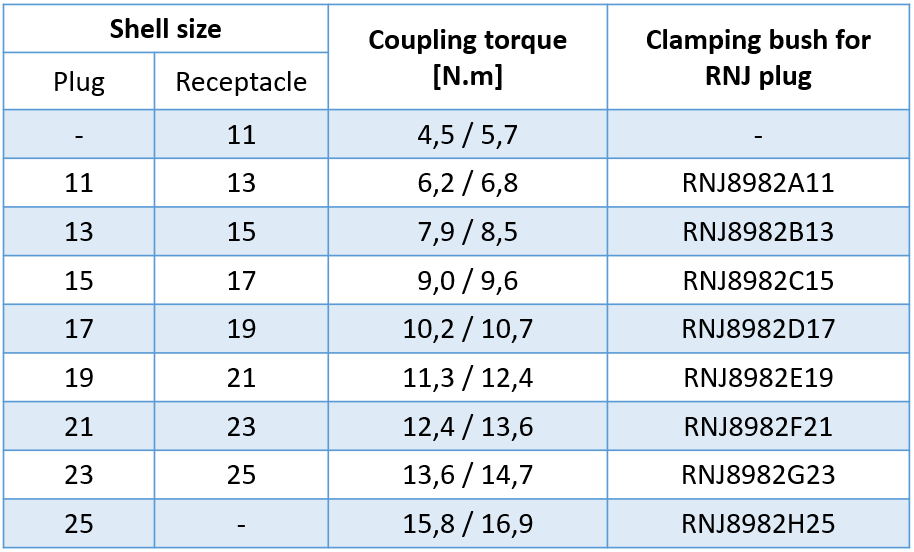

Pour les embases rondes à écrou des séries RNJ et RNJLP le couple de serrage est le suivant :


    • Les fiches RNJ et RNJLP étant équipées d'un écrou à créneau, il faudra bien utiliser l'outil recommandé pour le serrage.
    • Le couple à appliquer est identique pour les versions reduced flange (F311, F312, F058, F059) et autres versions avec écrou à créneau. Serrer avec l'outil recommandé au catalogue.



Pour les embases rondes à écrou des séries :

  • MIL-DTL-38999 séries II

  • PT/451

  • RJF

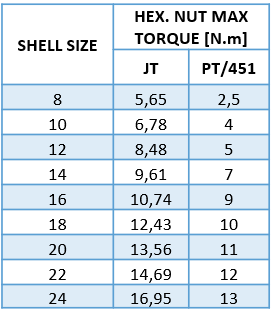

Le couple sera le suivant :


Tailles de carrosseries PT/451 : RJF = 18

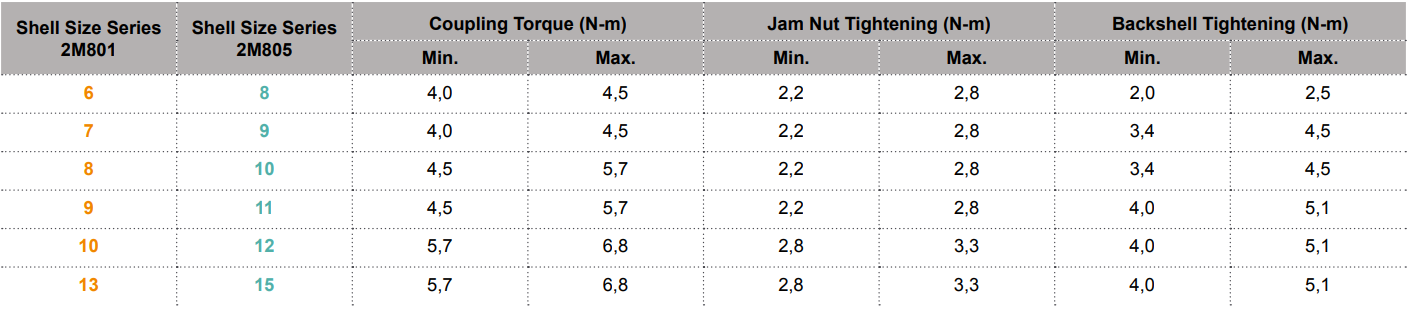

Pour les embases des séries 2M Micro Miniature :




Remarque importante :

Nous recommandons de réaliser un premier serrage au couple, puis une seconde fois au bout de 24h pour une meilleure tenue en vibrations.

Dans le cas de l'utilisation d'embases rondes soumises à de hauts niveaux de vibrations, certaines solutions sont disponibles comme :

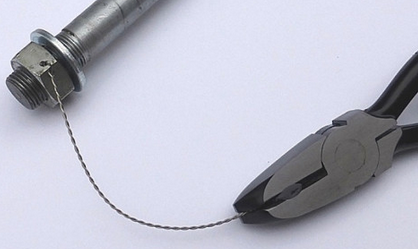

  • L'utilisation d'un fil frein


  • L'utilisation de frein filet -> Risque que le connecteur ne soit plus démontable



  • Pour les embases carrées, il faut respecter le couple standard M3 sur les vis de fixation
