Mise en œuvre d’un connecteur version raccord intégré F472

Les connecteurs avec raccord intégré d’Amphenol Socapex sont une solution 2 en 1. Ces solutions sont légères et permettent de réduire la taille tout en offrant une protection EMI et un gain de temps lors de l’installation. En effet, ces connecteurs permettent de réaliser une reprise de tresse à 360° sans avoir besoin d’approvisionner un raccord arrière en plus du connecteur. Nous allons détailler dans cet article les différentes étapes à suivre pour réaliser ce blindage. Ces étapes sont illustrées dans notre vidéo : Integrated backshell shielding procedure.

Préambule

Les contacts ont préalablement été sertis et insérés dans le connecteur. Cf vidéos MIL-DTL-38999 Connectors : Contact Crimping Instructions & MIL-DTL-38999 Connectors - Contact Insertion Instructions.

Matériel nécessaire

Pour réaliser les opérations suivantes, il est nécessaire de se munir :

• Un manchon thermo-rétractable,
• Un collier de serrage (ou band it),
• Une pince pour serrer le collier de serrage,
• Une pince coupante

Et le connecteur avec les contacts sertis et insérés à l’intérieur (la tresse du câble étant repliée sur l’arrière)

Quel collier de serrage ou band-it choisir ?

Selon nos références, deux largeurs de collier sont possibles. Les déviations F472 sont compatibles avec des band-it standards de 6mm de large, référence 072952. Il faut utiliser la pince 809952 avec ce collier.

Nous proposons également des versions avec des micro band-it de largeur 3mm de référence 895693 (préencollés) à utiliser avec la pince 809985. Ceux-ci peuvent être utilisés avec les connecteurs dont la référence se termine par F472A.

1ère étape : Position de la tresse

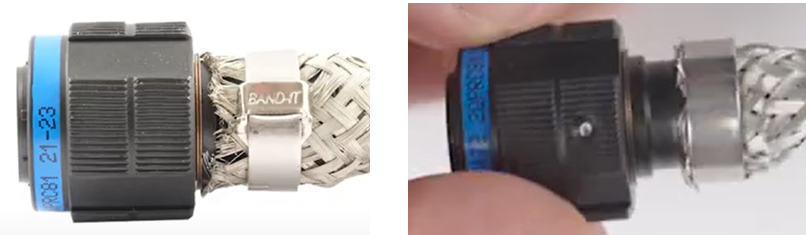

Ramener la tresse par-dessus l’arrière du connecteur. Bien s’assurer que la tresse recouvre l’arrière sur tout le tour (360°). Pas de trous et pas de tresse endommagée.

2ème étape : Mise en place du collier de serrage

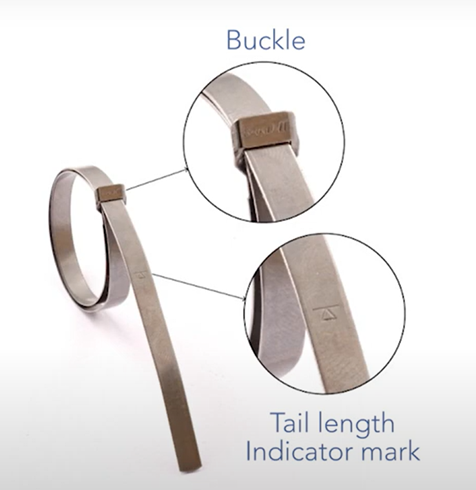

Il est impératif de faire 2 boucles avec le collier et de respecter le sens d’insertion dans la pince.

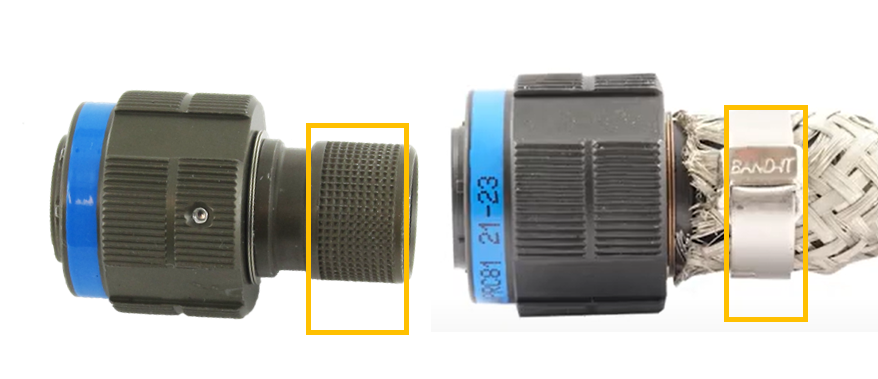

Serrer le collier avec la manette tension. Le collier se rétrécit petit à petit sur la tresse. Il faut le serrer au niveau du moletage prévu à cet effet. Il faut avoir suffisamment de tresse qui dépasse du collier pour bien couvrir la totalité & découper ensuite l’excès.

Une fois qu’il n’est plus possible de serrer le collier (la tension est suffisante et la pince reste collée au corps de l’outil) appuyer sur la manette cut off pour couper le collier de serrage.

3ème étape : Découper l’excès de tresse

Découper l’excès de tresse à l’aide d’une pince coupante.

4ème étape : Positionnement du manchon thermorétractable (non montré dans la vidéo)

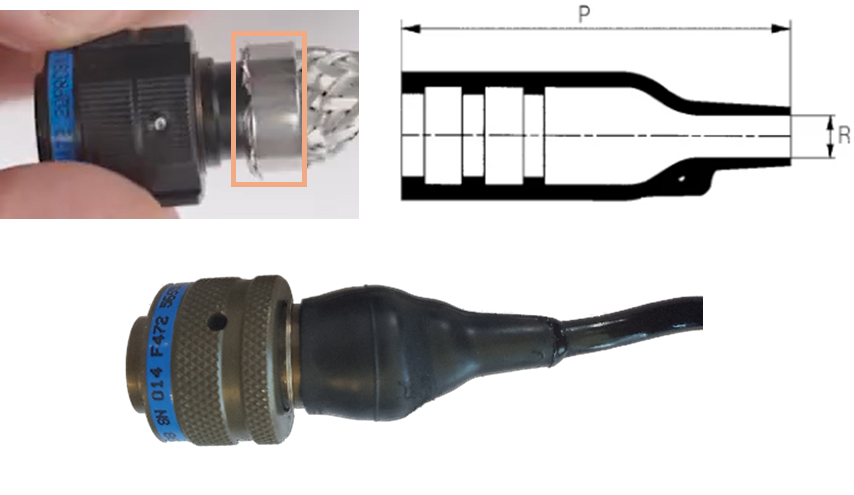

Positionner le manchon thermorétractable avec le côté étroit du côté du câble. Le manchon doit être lisse sans trous, sans bourrelets, déformation et doit être positionné dans la gorge.

Ensuite il faut chauffer afin de le retreindre sur l’arrière du connecteur ici (ou du raccord si le connecteur n’a pas de raccord intégré) et épouser le câble. Il est préférable de chauffer en partant du connecteur pour finir vers le câble.

Vous pouvez configurer votre raccord intégré grâce à notre configurateur disponible sur notre page produit : Connecteur 38999 à raccord arrière intégré protection EMI | Amphenol Socapex
