Amphenol Socapex propose des solutions diverses et variées selon les différentes demandes de harnais. En fonction du cas d'application, l'utilisation et l'intégration des connecteurs au sein d'un harnais ne sont pas les mêmes.
Les différentes recommandations d'utilisations :
Inside The Box

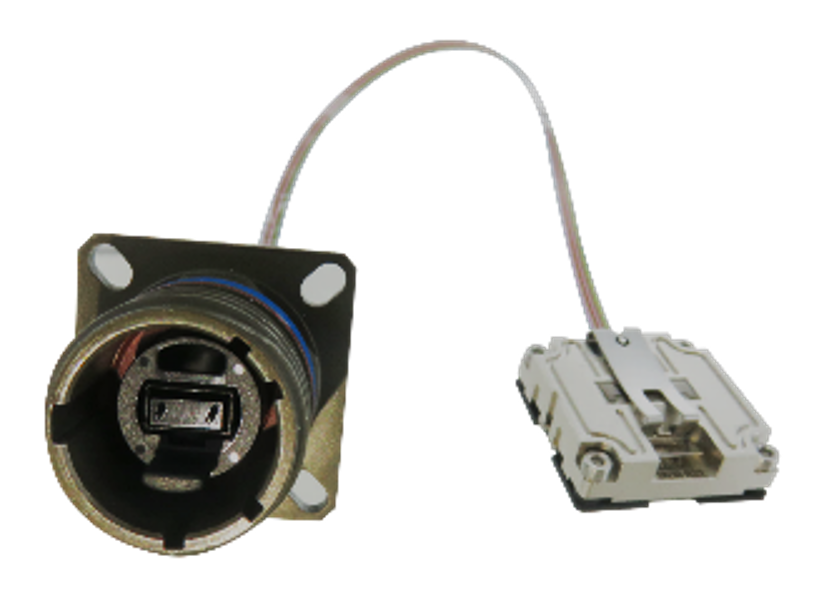

Liaisons optiques à l'intérieur d'un boitier étanche, la plupart du temps entre un connecteur d'entrée sortie sur le panneau, et un transceiver.
Dans cette application, le harnais est généralement connecté une seule fois, et reste relativement protégé, l'étanchéité étant réalisée par le boitier.
Between Boxes
Liaisons optiques entre deux boitiers, avec des embases sur les boitiers, et des cordons fiche - fiche pour les relier. Le cordon doit résister à l'environnement, étanchéité, chocs, vibrations, et force de traction sur le câble qui doit être reprise sur le raccord afin de ne pas casser les fibres.
Au travers de cette typologie d'applications, il est recommandé de faire attention au rayon de courbure optique. Dans ce cas, il est possible de débrancher le harnais plusieurs fois, cela n'entachera pas la performance du harnais, mais des montages / démontages trop fréquents peuvent entrainer la production de fines poussières venant des connecteurs, pouvant à terme détériorer la performance optique.
Field Deployable

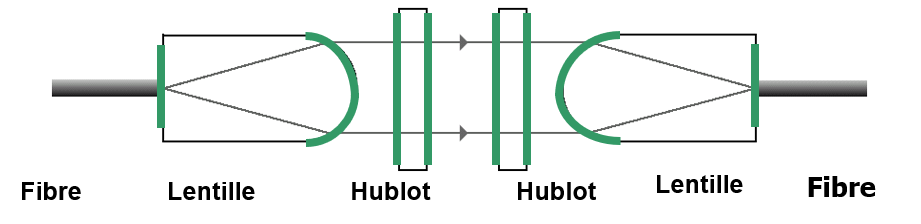

En cas de système déployable sur le terrain, ou nécessiant de nombreux cycles de connexion / déconnexion, Amphenol Socapex recommande l'utilisation de solutions lentillées, permettant de grossir le faisceau optique plusieurs centaines de fois, le rendant ainsi moins vulnérable aux poussières.
Ces solutions "field deployable" sont conçues pour durer dans le temps et rester fiables dans n'importe quelle situation.
Optique "Fibre à fibre" versus "lentille"

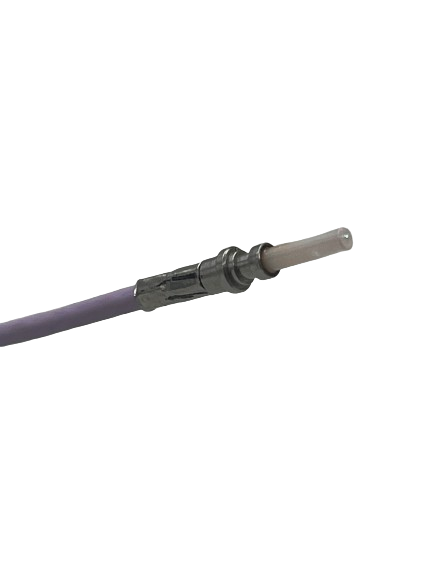

Lorsque deux terminis "fibre à fibre" doivent se connecter, cela revient à aligner parfaitement entre eux deux éléments aussi petits que des cheveux. Il faut donc faire attention à la moindre poussière car elle peut empêcher le signal de passer. La recommandation ici est de nettoyer ces terminis afin d'assurer le passage du signal.
Nous pouvons recommander des procédures de nettoyage pour chacun de nos connecteurs.

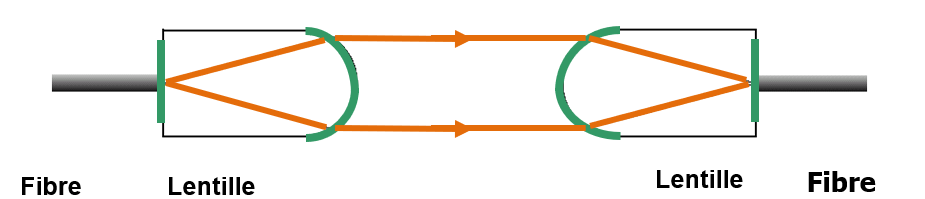

Pour une performance optimale, avec moins de nettoyage, la technologie "lentille" permet de grossir le faisceau optique plusieurs centaines de fois, le rendant ainsi moins vulnérable aux poussières.
